昨天说到，我在拆解锐族X09 mp3。这其中少不了就是不断地用万用表测各种电压。我不记得在我测什么的时候，突然发现万用表红色的那个针跟线断开了，刹那间我直接不知道该怎么做。那个笔好像根本没有旋钮，所以我该怎么把那条线重新接回到那个针头那里呢？因为那个时候我还在研究着用手机充电头USB线给锂电包强制充电，所以我没有处理那个东西。测电压的时候我是拿着一根黑色的针，以及一根红色的线头去做测量的，没有那个针头依然可以测量，不过就是个导线末端比较粗放而已。

最终，当我把X09的板子装回到机子里以后，我开始考虑该怎么处理那根红色的笔。就普通观测，根本看不出那根塑料玩意跟前面的金属头。到底是在哪里连接的，最简单的方式当然是直接在网上买一对针，但显然这样好像挺不划算的，我又不是要测什么精密的东西。现在很明显的问题就是那根针跟那条线断开了，我只要找到它们的接头位置，重新接上就可以，但是那个金属头好像就是粘在那个塑料的笔杆上的，该怎么办呢？

我搜索了一下B站，发现我这款最最低端的针头就是用硬塞的方式搞进去的。也不知道塞的时候他们有没有放胶水，反正教程是先用个打火机烧一下笔头那个位置，然后再拿个钳子把它拔出来。我没有打火机，但我有热风枪。一开始的时候加热的时候时间不够长，我直接用尖嘴钳开拔，结果针头的那些电镀的金属掉了一堆，接着我把热风枪的时间又延长了一点，在上尖嘴钳的时候在针头那里先垫上一些纸巾，接着我几乎毫不费力就把那个东西给拔了出来。拔出来以后，我简直就震惊了，针头的部分和断线的部分完全没有任何焊接的痕迹，而且针头部分的那个金属软得要死，是不可能把线给固定住的，在这种情况下，针头跟线怎么可能不分离呢？接下来就很容易了，就是把线剥掉一点，然后把针头给焊上去。之前说过，我的电烙铁头其实已经氧化的挺厉害，余下的焊条也只有那么一点点。稍微处理一下氧化以后。电烙铁头还是有足够温度的，但就只能把焊条给融化，不能粘在电烙铁的尖嘴上。一旦时间过长，那个焊点就会滴在桌面上，我也就只能慌忙地把那个焊点得赶紧抹到我需要焊接的地方。电烙铁新买回来、焊条也很充裕的时候，从来没干过这种这么狼狈的事。虽然我焊得很一般，又或者说非常随意，但即便这样，一般的拉扯已经不可能把那个东西给扯开了。
最后我把带部分塑料的针头塞回到笔杆里，拔出来的时候容易，塞回去的时候我发现我怎么都塞不回去。捏着针头塞回去，针头只会越来越短。教程里说塞回去的时候也是要先用火烤一下的，但我也就不烤了，大概差不多塞回去，比较牢固，不会掉出来也就可以。现在那根红色的针头卖相非常一般，首先是有不少尖嘴钳留下了抓痕，其次是没有完全塞回去，有部分不规整的塑料露在外面，但起码现在这个样子完全不影响万用表的使用。

意外总是一刹那的，弥补从来都容易。

大概没有人知道我对CD机这种东西有多么的渴望，当我还是个小学生初中生的时候，我真的希望自己有一个discman。但实际上我只有一个walkman，而且那个东西好像一直不太好使，所以实际上我用得不多。那个walkman是在北京路的广百买的，也不便宜。后来，家里用来听英语的小录音机坏了，所以又买了一个收录机。那个时候其实完全可以买那种可以听磁带，也可以听CD的，但实际上没有。我已经不记得是因为自己不好意思提这个要求，还是因为其它原因。上初中之前我从来没试过一个人去买CD。当时的光碟店挺多的，但绝大多数时候我都是跟父母一起。那些流行曲的CD，我想都不敢想。但是初中以后我感觉相对来说比较自由了，而且手头上的零花钱也多了一些。所以我终于可以自己去买CD。我的头两张CD是陈奕迅的《幸福》以及陈小春的《大明星》。《幸福》是肯定要买的，而至于陈小春的CD要买哪一个呢？当时纯粹是随便挑的，但是这两个CD都非常好听。我不可能把我的CD放在家里的VCD里听，因为当时家里的VCD连的是电视，没有独立功放，即便有，我也不敢在我妈眼皮底下明目张胆那样干，但实际上那有什么问题？！买CD这种事发生在我有了自己的电脑以后，所以 CD我是放在电脑的光驱里听的，没有音箱，一直都只是插着耳机听。那两个CD被我循环播放了无数次。高中的时候我买CD算是买得比较疯狂，因为学校附近的小店里面那些是简装版的CD，相对于从前盒装版的CD来说便宜非常多，虽然质量也差很多。高中时候的零花钱更充裕了。通常我只会在两方面花钱，一个是买CD，一个是买书。书一定是正版的，但CD，这么长时间以来，我只买过几个正版，倒不是因为我支持翻版，而是当时根本不知道去哪里可以买到正版的CD，即便有，穷学生的我也买不起。

当我开始看《电脑报合订版》，我就想把光驱改造为CD机，因为家里的旧电脑多，旧电源也多，而且还有AT电源，也就是那种自带开关的电源，所以有段时间我真的拿光驱再加一个AT电源组成CD机，但问题是那个东西只能插耳塞听。首先是因为那时我根本没有小音箱，其次是即便我有了小音箱，要找USB供电对当时的我来说也是无解的，而且，AT电源很占地方。

这些年来，用光驱改造为CD机的愿望我一直都有，从未消失过。现在的技术应该再也不像从前那么麻烦了。以前用的是电脑废弃的电源供电，但现在理论上可以买到简易的外接电源。实际上真有这东西，那种电源叫做易驱电源，配的是大4pin口，用来给外置的光驱或硬盘独立供电。光驱的供电需要一个5V和一个12V，之前我有考虑过直接买DC电源完成供电，但当我知道光驱原来需要两种电压联合供电后，我直接放弃了那个念头，易驱电源是唯一快捷的选择。当然我也可以只买变压原件，然后自己组装起来，但是那个对我来说就实在太难了。

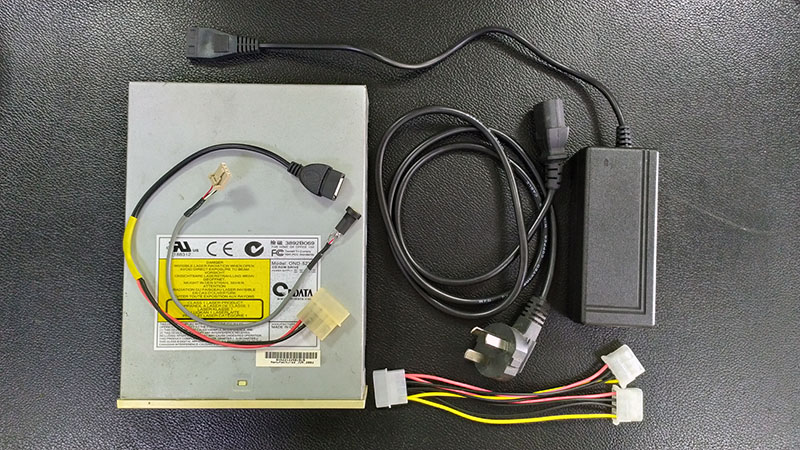

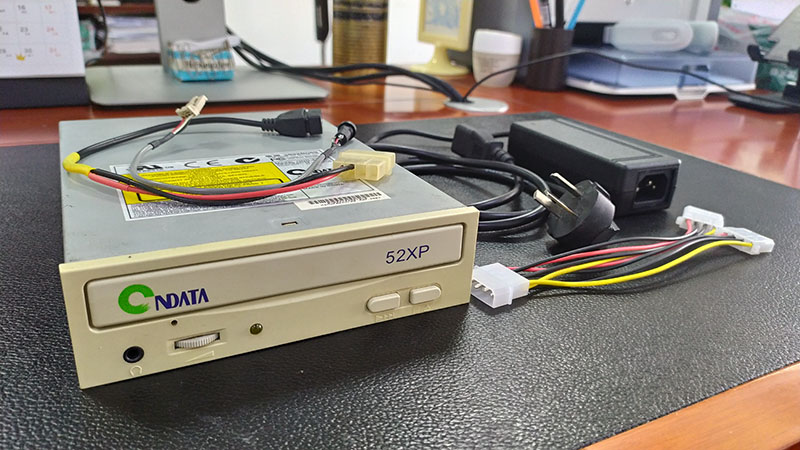

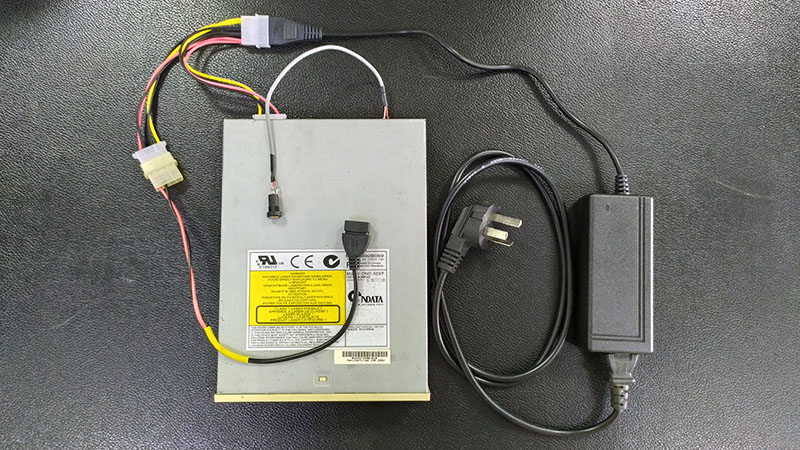

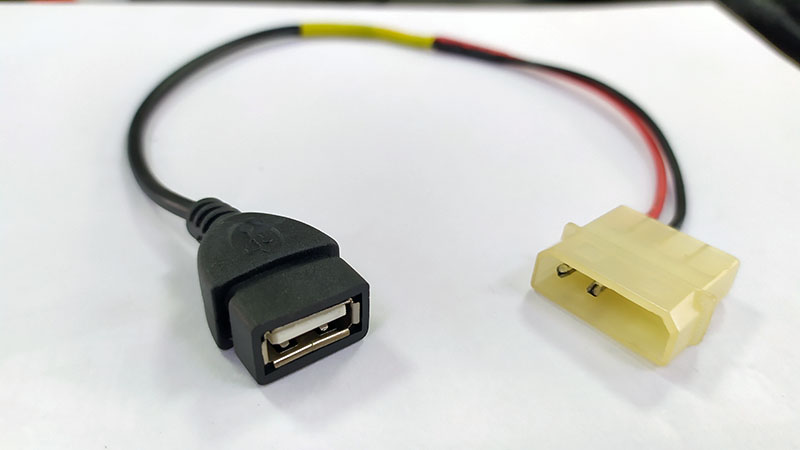

光驱的供电解决了，因为我的光驱是有播放键的，前面板也有3.5mm的插口，所以播放和音频输出完全没问题，但如果我不想接耳机而直接想接小音箱的话，就必须解决5V小音箱的供电问题。易驱电源只有一个大4pin的口，所以我的方案是买一条一分为二的大4pin的电源线。易驱电源上一共有4个洞，其中一个洞是没有东西的。中间的那条是地线，最左最右的那两条分别是5V跟12V。所以只要把5V和地线引出来，跟母口的USB延长线连接，理论上就能得到一个USB的供电电源。别人的教程还真是这么做的。市面上好像没有现成的大4pin转USB母口的供电线，所以我就翻出了某些旧电源的大4pin母口，再买了一条USB的延长线，然后把两个东西接起来。接线的时候我用的是热缩套，为了完成这个工程，我买了一批各种大小的热缩套，那个东西堪称神器。很早以前，当我还玩橡皮章的时候，我就买了热风枪，因为要做热缩片，但直到几天前我才知道原来热缩套跟热风枪是最好的搭档。

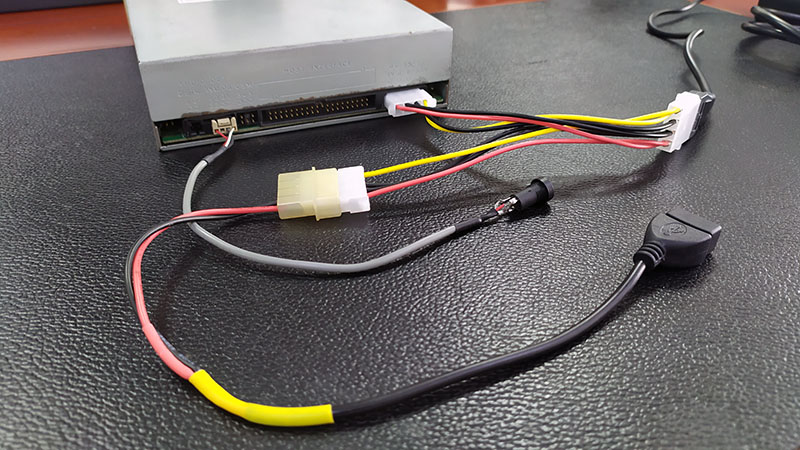

USB的供电解决了，另外一个我想做到的是在光驱的后面引出音频线连接音箱，其实我完全可以把音箱的公口插在前面板，但是我就是想折腾一下后面板上面的东西。光驱后面板有两种音频输出，一个是数字音频，一个是模拟音频。数字音频是一个两针口，模拟音频是一个四针口。一开始的时候我随便找了一根是4针的杜邦线，然后又买了一根普通的音频延长线。用母口跟杜邦线连接，结果发现出来的效果非常不堪。如果用耳机试听的话，会明显的感觉到右声道比左声道音量小很多。如果接上小音箱的话效果更加恐怖，只有左声道是正常的，右声道上面全部都是杂音。为什么会这样呢？模拟的音频输出非常容易受干扰。从前那种光驱通常会有一根音频屏蔽线连接光驱跟主板，但是那已经是非常古老电脑的配置了，是那种宽大数据线时代的产物。模拟音频口输出如果不屏蔽就非常容易受干扰。我买回来的那个音频延长线切开以后发现里面没有任何屏蔽，我也说不准是那条完全没有屏蔽的杜邦线的问题，还是说那个延长线母口的问题。反正两个加起来就很有毛病。要怎么找到带有4针杜邦头的屏蔽线呢？这个居然连淘宝上也几乎没有现成的，所以只能碰运气，只能去找那些老掉牙的电脑，居然还真被我找到了！找到了屏蔽线，我又把那个东西跟母口的音频延长线连一起，结果发现依然不行，所以这真的是那条不到1块钱且包邮的音频延长线的问题？我果断在淘宝上买了几个需要焊接的音频母口。

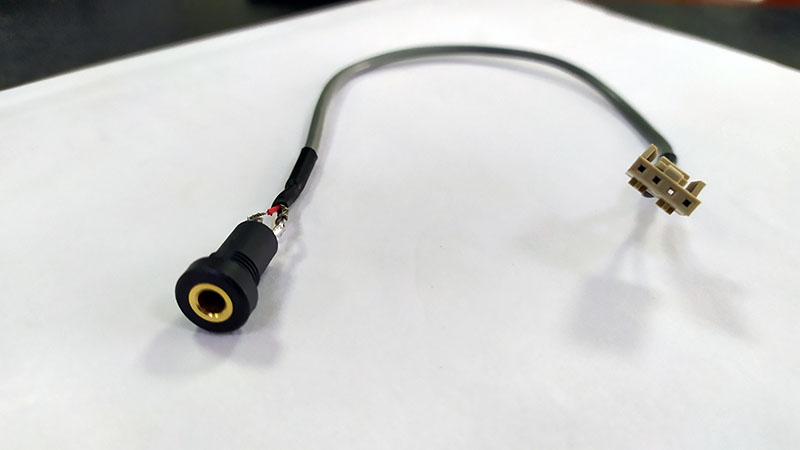

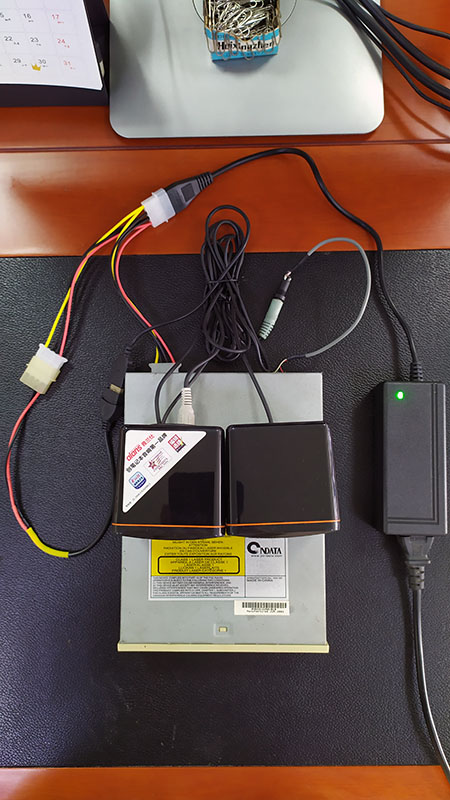

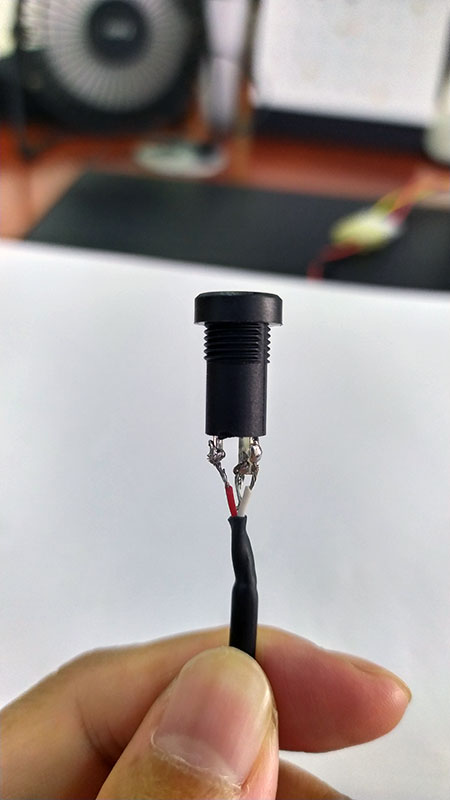

昨天，当我把有4针杜邦口的屏蔽线接在3.5mm的母口上以后，发现那就是我想要的效果，虽然我只是接线没有焊死，但效果已经很好！一开始我没想过必须得焊接，所以我用了三根小的热缩套跟一根大的热缩套完成接线，搞完以后我发现效果居然比没上套前差，所以这就意味着屏蔽线跟母口的连接必须得用焊接才靠谱。当我最终把屏蔽线焊接在母口上以后，我确信就是这个味了！把东西全部都装配到位以后，效果真心好！虽然我的焊接技术非常一般，剥线技术也很低端，但是光驱后置的模拟音频输出到小音箱的效果真的很好，这就是我想要的！而且即便我用手一直触摸那个焊接口。声音也一点不受干扰，所以我真的成功了！成功之前我其实已经做好再次失败的心理准备，毕竟我对音频干扰这种东西几乎没有任何概念。万一我把屏蔽线焊接在母口上，效果依然不理想，我会选择直接把小音箱的音频输入插在前面板上。

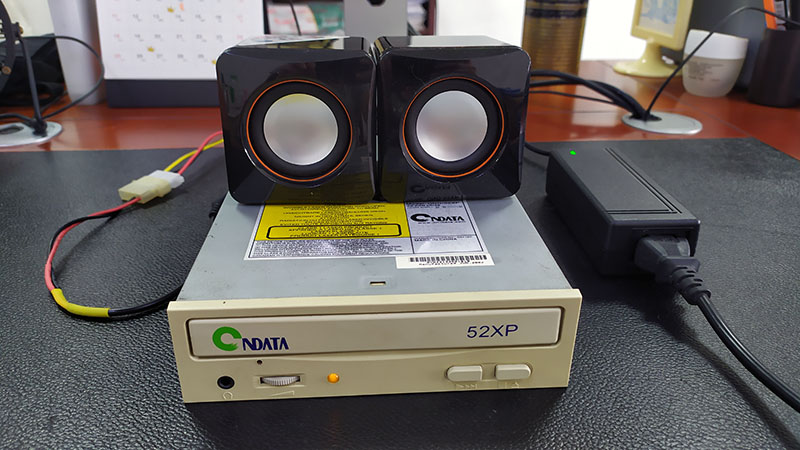

盼星星盼月亮20多年，我终于有了自己的CD机。一个我亲手组装出来的CD机！以前大人们一直都觉得我是只个破坏王，只会搞破坏，只会把东西拆掉，不能文明地拆就暴力分解。现在，我真的可以通过拼凑身边的资源，组合出有用的玩意，我长大了。

大家都在说CD机过时了，现在大家都不听CD了，但是对我来说，CD机是我一直以来的追求，CD是一种满载我回忆的东西。我两个都很爱！！！

昨天晚上下单，今天下午差不多3点的时候京东的东西到了，飞利浦黑色耳塞、eneloop电池#5 4个、《一路向南》。一共是RMB134.9，但是，但是，但是，京东居然要把图书以外的东西当一个订单，图书单独一个，情何以堪～～～ 招行一卡通POS机一次性消费RMB125以上就有礼品了，但现在，我两头不到岸，囧！早知这样昨天我直接网上付款好了……

eneloop的电池一如既往的好！我喜欢它的包装！你根本不需要买电池盒装它们，因为它们的外包装就是一个很漂亮的电池盒。

至于飞利浦的黑色耳机，两个耳塞碰撞发出的声音堪比街边几块钱的货式。幸好，塞到MP3里它的效果还行，起码阻抗跟我原装的MP3耳塞差不多，阻抗号称是16的，我低级耳朵觉得差不多。

新的耳塞到了，所以我就有胆量/本钱对我那已经接触不良/断线的原装飞利浦MP3白色耳塞大刀阔斧。

一开始，我是把线在断线前1cm左右剪断的，然后再暴力地割开L型插头一开始加固处大概0.5cm的线，试图接线！虽然在接近接头处断的线想想都知道很难接。一条线断了，我要重新接全部4条！线剥开我明白了，左声道的绿线只剩下那么一两根连着，正常就见鬼了！3.5mm耳塞一共4条线，2条一组，从左声道到右声道分别是绿、金、红、金。耳机的线和一般的电线不一样，耳机的线每股导线外层都有绝缘层！所以，你要把它们接起来必须先用火烧掉/刀片刮掉外面的绝缘层。否则，即便你接对了，接得多么漂亮都是徒劳无声音的。这个原装的飞利浦和我之前玩过的几块钱耳机不一样，外皮下就直接是线了，那些劣质的都是外皮，外皮里有2条黑色小电线，小电线再剖开才是导线，导线上有绝缘层，所以，劣质的才会那么粗，才会那么硬，而飞利浦的可以这么细，且柔软防折断，因为它的外层是弹性很好的硅胶。

又烧又刮折腾一番后，4条线算是接上了，有声音了，但是非常敏感，碰一碰就有可能变小声或无声。我无法忍受这个结果！

于是我上网找教程支援了，找到了这个——教大家换耳机插头吧 算是最简单的维修了 耳机大家坛 全球最大中文耳机论坛。

好吧，既然接线效果不好我就直接把耳塞的接头整个拆解出来，把导线直接焊接在头上！

在把白色的L接头整个暴力切开之前我不知道原来那玩意是这个结构的！左右声道的金色地线一起接一个点，右声道红色和左声道绿色各接另外一个点。

在这些有绝缘层的导线上上锡不容易，当然了，如果我有液体锡，那另当别论，直接浸到里面就OK了，但我没有，我只有锡线。幸好我上周买了松香，所以先用松香洗洗，再不厌其烦地在已经烧刮绝缘层后的导线上用沾了锡的热烙铁头反复揩。

把线接上后插上试验，有声音了！且很响亮、没有杂音，随便折腾也不会有松动变化！！！我高呼了好多个YES啊～～～

然后，我把线断开，又重新接了2次。第一次线留太短了，且红线和地线那个啥了。

所以呢，这其实是我第三次焊接的作品！！！

本来打算用热缩管包裹的，但热缩管太细，我的接口太粗套不上去，所以只好用电工胶布。蓝色的舒氏电工胶布也不错嘛，哈哈，蓝色，Smackdown的颜色。

用MP3听的话，声音比从前更大了！我的焊接让阻抗变小了？怎么折腾都没问题，但如果手指摸在电工胶布裹着的接线上的话声音会变小。所以，现在我终于明白为什么任何耳塞接口外层都有块挺厚的胶了，那远远不只是为了好拿！那是为了保护好那个焊接点！！！音频玩意容易受干扰！所以，明天回单位我打算在外面加一个中心笔芯套保护，那么就肯定不会有干扰了！

自从有了电烙铁，我的生活丰富了很多，我可以做非常实质的修理活了。

我终于不再只是个破坏神了～～～

昨天从下午3点半奋战到晚上11点半，睡觉的时候估计已经凌晨一点了，昨晚我的梦里也在焊接LED，梦里我已经完成了第二块板的LED焊接了，就剩下把字母连起来。今天早上6点起来，因为要RS，这周是三、四课，需要更多的时间。大概6点10分开始，7点20结束。8点才有早餐，那么剩下的时间干嘛呢？焊接！抓紧时间！！！半个小时我焊接了第二块板的皇冠以及“L”的一部分。

早上干完正经事，马上开始继续焊接。大概9点半开始，到12点半，我已经把第二块半完成了！最后的那个“大O”简直是超级的快，不到半小时就完工，我都觉得神奇了，通常来说大的字母起码要大半个小时到1个小时，所以，最后的这个O我居然如此神速，我自己都震惊了，熟能生巧，真的！

午饭前已经完成了第二块板的亮灯测试。下午做的是封板和装饰。要把电源线延长，但单芯线没找到，于是在单位的杂物垃圾堆里找了一根被老鼠咬烂了的网线，把里面的8根线以2根为一组，共4组，分别做两块板的电源延长线。最终我没有把电池盒贴在KT板上，因为如果用2个电池盒，我怕因为两块板的灯数不一样，光亮度不同，所以最终两块板并在一起用同一个电源。

白天看不到，傍晚照相的时候我觉得第二块板的光亮度不均匀，I和O特别亮，其它亮度均匀。肿么办呢？难道是R和I的链接有问题，我已经封板了哦！后来想想了，估计是并联下来，电压衰减的问题，所以把电源从最近的O处拆下，连接到E那里，E在整块板的位置大概就是中心，连接的中心，也是物理的中心，后来好了，基本OK了。我狗屎运，昨晚的板的电源线我是随便接上一个字母的，但却选了个中心的，所以不存在这问题。

CorelDraw设计，买材料、动手美术工作、动手插灯、焊接到最后的上电源，处处需要动脑筋，而且还不是随便动一动就OK的那种，要非常努力地去挣扎。所以，为了这个，我死了不少脑细胞，但也因此成熟了不少。面对挫折，判断是哪里的问题，如何处理。成功感就来源于这些跌倒爬起来的过程！！！

放图是必须的！

这就是我过去2天焊接的约460个LED！

今天这第二块板我只用了4小时不到，但昨天另外那半用了8个小时！！！我真的进步了！速度上去了，焊接的质量也上去了。

这个小O简直就是艺术品，有木有！

ERTO很整齐。

皇冠部分，右边是昨天的，左边是今天的，有对比有真相。

灯牌关灯正面。

灯牌开灯正面。

天还没黑，我只好强行降低ISO，照这种昏暗中的效果。

黄昏中，珠光纸+闪亮LED真的很漂亮。

嘿嘿，Berto隆重介绍他的灯牌。珠光纸，闪爆有木有！

晚上日光灯下开灯。

晚上黑暗中开灯。你必须已经发现了，为什么有些灯特别亮呢？角度问题！因为我用的是圆头5mm LED，聚光型的，所以不同的角度会严重影响亮度，要把它们都控制好一个亮度很难的啊！！！！

举牌效果，其实这玩意不大。大概就4开大小。

走廊里，灯映在窗上，窗外是单位和远处点点的灯光。真漂亮～～～

花了2周时间完成这个，最后的关键步骤用了2天的时间，我已经很满足了。我在努力思考及动手中又成长了不少！小宇宙提升了一个档次，哇咔咔～～～

8个小时，超过200个5mm圆头LED焊接，对一个玩电烙铁还不超过5小时的人来说，这是一个什么样的挑战呢？我知道，这种事情很会辛苦，在焊接灯之前我就知道了，但我不是那种明知困难又不去做的人，哪怕最终关键时刻掉链子，亮不起来，我也会死得心甘情愿。奋斗让人回味。

今天，我只完成了灯牌的一半。我希望能在周五回家之前完成！

正面开灯时的全景。

正面关灯时的全景。

看到这个，一切辛劳都值得。

LOVE CHINA的那个心是我第一个焊接的图形，完全不知道该怎么摆布，纯粹摸着石头过河。不过，做得还不错啦。

其实最难对付的是CHINA那几个字母，尤其是N和A！！！！！

这块板最后焊接的是字母B，已经摸索出道道了，直线已经炉火纯青，但90度转角么，还是凑合着。

开始的CHINA这几个字母纯粹乱来，但后来从DEL开始，尤其到最后的ALB已经算是渐入佳境，起码直线操作我已经非常有把握。

背面全景。

8个小时啊！！！！！

你或许看不到，其实除了红线搭桥外还有很多黑线搭桥，为了避免误会，我正极都用红色，负极都用黑色，且每个图形完了以后都马上用油漆笔标上正负极。

困了，累了，但战斗还没结束，明天继续！！！！！！！
